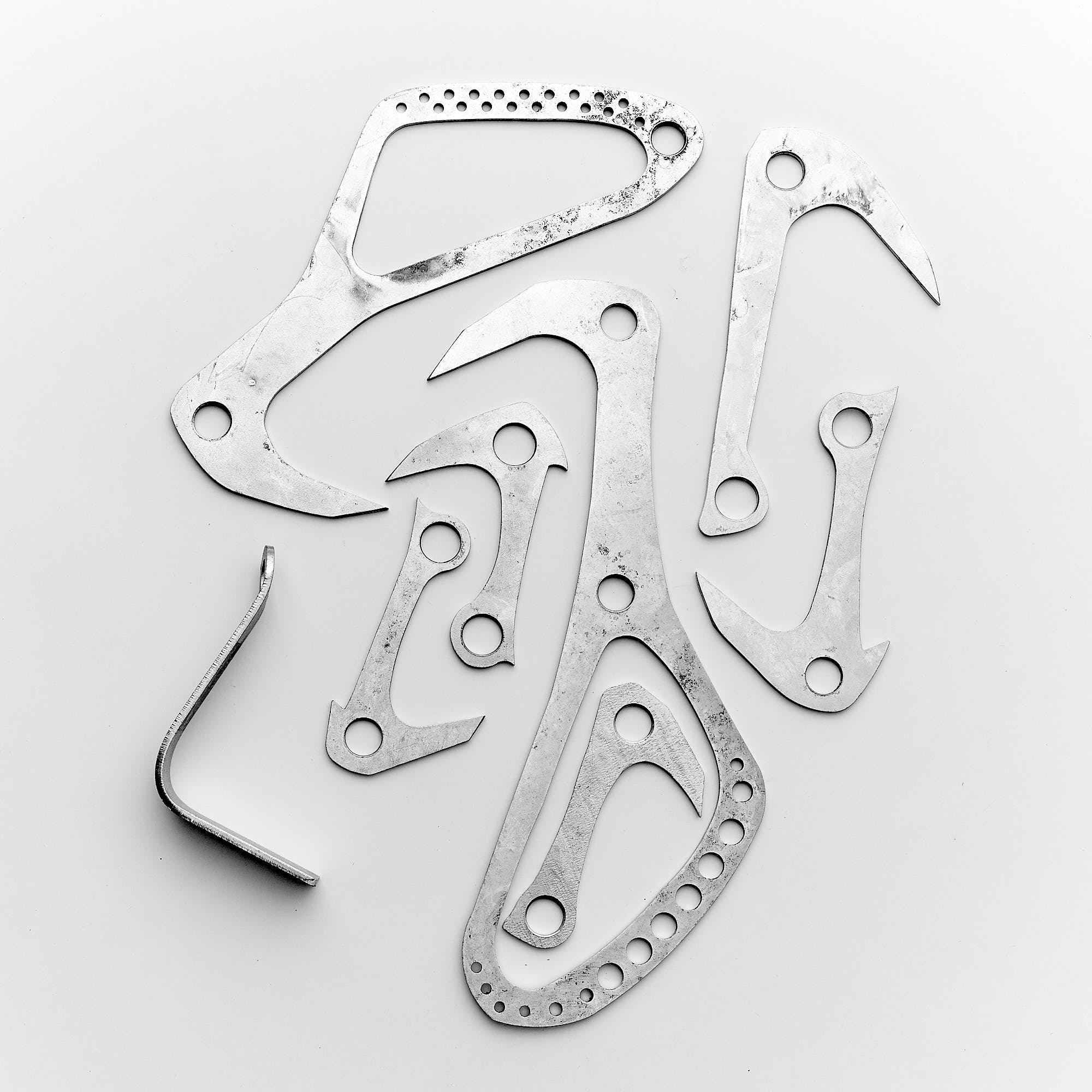

Крюк якорный большой
Назначение: предназначен для мерзлого грунта, сильно разрушенных скал, где необходима большая площадь поверхности на срез.
Нагрузки: большой крюк, забитый на 1-3 сантиметра выдерживает нагрузку 450-600 кг. При забивании на всю длину крюк выдерживает 1300-1600 кг, если не происходит разрушения рельефа. Таким образом, два больших крюка, поставленные «бутербродом», на глубину 1-3 см держат 900 кг.
При забивании лучше использовать частые, не очень сильные удары, так как это меньше разрушает рельеф. При установке двух-трех крючьев «бутербродом» площадь соприкосновения со стенками больше чем у других крюков. Угол наклона от вертикали при забивании не больше 30˚.
| Вес | 90 гр |
| Размеры | 158 мм х 80 мм |
| Толщина | 3 мм |
| Марки применяемых сталей | 60С2А, 65Г |
| Твердость металла по шкале Роквелла | 45-50 ед. |
| Нагрузка максимальная | 1300-1600 кг |
| Нагрузка на кончик клюва | 450-600 кг |
| Назначение | для мерзлого грунт, сильно разрушенных скал, где необходима большая площадь поверхности на срез |
| Допустимый угол отклонения от вертикали | не больше 30˚ |
| Цвет | предварительная гальваническая обработка |
| Соответствие патенту | № 47239 |
| Особенности применения: - транспортировать только за верхнее отверстие!!! - при забивании лучше использовать частые, не очень сильные удары - это меньше разрушает рельеф; - при установке двух-трех крючьев «бутербродом» площадь соприкосновения со стенками больше чем у других крюков. |
|
Крюк якорный средний
Наиболее востребованный, как точка страховки. Максимальный показатель по выдерживаемым нагрузкам, вес меньше чем у большого крюка. Предназначен для вертикальных щелей, угол отклонения от вертикали не более 15˚.
| Вес | 70 гр |
| Размеры | 132 мм х 80 мм |
| Толщина | 3 мм |
| Марки применяемых сталей | 60С2А, 65Г |
| Твердость металла по шкале Роквелла | 45-50 ед. |
| Нагрузка максимальная | 1650-2100 кг |
| Нагрузка на кончик клюва | 500-700 кг |
| Назначение | для неглубоких трещин до 7 см. глубиной , часто используются по 2-3 шт. (бутербродом), основная точка страховки |
| Допустимый угол отклонения от вертикали | не больше 15˚ |
| Цвет | предварительная гальваническая обработка (серебро) |
| Соответствие патенту | № 47239 |
| Особенности применения: - транспортировать только за верхнее отверстие!!! - при забивании лучше использовать частые, не очень сильные удары - это меньше разрушает рельеф; - при установке двух-трех крючьев «бутербродом» площадь соприкосновения со стенками больше чем у других крюков. |
|
Крюк малый якорный тонкий
При забивании (установке) вся нагрузка распределяется на перегиб клюва и ножки снизу. Основной плюс - малый вес. Допустимый угол отклонения от вертикали 15˚.
| Вес | 40 гр |
| Размеры | 107 мм х 58 мм |
| Толщина | 3 мм |
| Марки применяемых сталей | 60С2А, 65Г |
| Твердость металла по шкале Роквелла | 45-50 ед. |
| Нагрузка максимальная | 1100-1450 кг |
| Нагрузка на кончик клюва | 450 кг |
| Назначение | для каверн, неглубоких трещин, а также для отверстий из-под шлямбуров диаметром 10-12 мм |
| Допустимый угол отклонения от вертикали | не больше 15˚ |
| Цвет | предварительная гальваническая обработка (серебро) |
| Соответствие патенту | № 47239 |
| Особенности применения: - транспортировать только за верхнее отверстие!!! - при забивании лучше использовать частые, не очень сильные удары - это меньше разрушает рельеф. |
|
Крюк якорный «Гиви»
| Вес | 45 гр |
| Размеры | 106 мм х 56 мм |
| Толщина | 3 мм |
| Марки применяемых сталей | 60С2А |
| Твердость металла по шкале Роквелла | 50-56 ед. |
| Нагрузка максимальная | 1800-2100 кг |
| Нагрузка на кончик клюва | 850-1300 кг |
| Назначение | Крюк, установленный как скайхук, способен выдержать большие нагрузки. Предназначен для глухих трещин, неглубоких каверн и гладких выемок. Правильное использование дает возможность сделать надежную точку без хорошего рельефа, где раньше приходилось бить шлямбур. Частыми и несильными ударами по крюку можно сформировать углубление в рельефе для установки. Глубина забивания (установка) достаточна, если крюк самопроизвольно не вылетает из отверстия и порода под крюком не сколется от нагрузок. Желательно не использовать как остальные якоря, для забивания в трещины, его закалка больше чем у остальных якорей и хрупкость выше. Извлекается легко. |
| Допустимый угол отклонения от вертикали | не больше 2˚ |
| Цвет | предварительная гальваническая обработка (серебро) |
| Соответствие патенту | № 47239 |
| Особенности применения: - транспортировать только за верхнее отверстие!!! - при забивании лучше использовать частые, не очень сильные удары - это меньше разрушает рельеф. |
|
Крюк малый якорный толстый
| Вес | 40 гр |
| Размеры | 106 мм х 70 мм |
| Толщина | 3 мм |
| Марки применяемых сталей | 60С2А, 62Г |
| Твердость металла по шкале Роквелла | 45-50 ед. |
| Нагрузка максимальная | 1450-1900 кг |
| Нагрузка на кончик клюва | 650 кг |
| Назначение | Промежуточный вариант между средним и малым крюками. Вес и нагрузка несколько меньше чем у среднего. Большая поверхность клюва, чем у малого, позволяет лучше держаться в искривленных трещинах, без упора снизу. |
| Допустимый угол отклонения от вертикали | не больше 15˚ |
| Цвет | предварительная гальваническая обработка (серебро) |
| Соответствие патенту | № 47239 |
| Особенности применения: - транспортировать только за верхнее отверстие!!! - при забивании лучше использовать частые, не очень сильные удары - это меньше разрушает рельеф; - при установке двух-трех крючьев «бутербродом» площадь соприкосновения со стенками больше чем у других крюков. |
|
Крюк с отгибом
| Вес | 70 гр |
| Размеры | 132 мм х 80 мм |
| Толщина | 3 мм |
| Марки применяемых сталей | 60С2А, 65Г |
| Твердость металла по шкале Роквелла | 45-50 ед. |
| Нагрузка максимальная | 1650-1900 кг |
| Назначение | для вертикальных щелей 3-6 мм |
| Допустимый угол отклонения от вертикали | не больше 15˚ |
| Цвет | предварительная гальваническая обработка (серебро) |
| Особенности применения: - транспортировать только за верхнее отверстие!!! - при забивании лучше использовать частые, не очень сильные удары - это меньше разрушает рельеф; - основное расклинивание крюка происходит в самом конце забивания, за счет чего облегчается вытаскивание. - при установке двух-трех крючьев «бутербродом» площадь соприкосновения со стенками больше чем у других крюков. |
|
Фифа скальная средняя
| Вес | 175 гр |
| Размеры | 240 мм х 110 мм |
| Толщина | 3 мм |
| Марки применяемых сталей | 60С2А, 62Г |
| Твердость металла по шкале Роквелла | 45-50 ед. |
| Нагрузка максимальная | 1800 кг |
| Нагрузка на кончик клюва | 450 кг |
| Назначение | для быстрой организации точки страховки и ИТО. Легко устанавливается с лазания. Вес и размер меньше чем у фифы скальной большой. |
| Допустимый угол отклонения от вертикали | не больше 20˚ |
| Цвет | предварительная гальваническая обработка (серебро) |
| Соответствие патенту | № 47239 |
| Особенности применения: - транспортировать только за верхнее отверстие!!! - при забивании лучше использовать частые, не очень сильные удары - это меньше разрушает рельеф. |
|
Фифа скальная большая
| Вес | 210 гр |
| Размеры | 288 мм х 100 мм |
| Толщина | 3 мм |
| Марки применяемых сталей | 60С2А, 62Г |
| Твердость металла по шкале Роквелла | 45-50 ед. |
| Нагрузка максимальная | 1850 кг |
| Нагрузка на кончик клюва | 400 кг |
| Назначение | для ИТО, извлечения снаряжения из трещин, прочищения трещин от рыхлого грунта, камней, для поиска мест забивания крючьев: в заросших, нечищеных трещинах кончик клюва фифы прикладывается к предполагаемому месту забивания и легкими ударами загоняется до половины клюва, таким образом проверяется глубина и ширина трещины, фифа легко извлекается из такого отверстия, за счет большого рычага. Большая длина фифы позволяет доставать снаряжение с большой глубины. Фифа выдерживает изгиб при нагрузке до 90˚ без эффекта разрушения. Не рекомендуется применять для организации точки страховки. |
| Допустимый угол отклонения от вертикали | не больше 30˚ |
| Цвет | предварительная гальваническая обработка (серебро) |
| Соответствие патенту | № 47239 |
| Особенности применения: - транспортировать только за верхнее отверстие!!! - при забивании лучше использовать частые, не очень сильные удары - это меньше разрушает рельеф. |
|
Камхук Дмитриенко
| Вес | 95 гр |
| Размеры | 120 мм х 80 мм х 25 мм |
| Толщина | 3 мм |
| Марки применяемых сталей | 60С2А |
| Нагрузка максимальная | 150 кг |
| Назначение | для передвижения по вертикальным щелям, шириной от 3 мм до 13 мм. Не использовать как точку страховки. |
| Допустимый угол отклонения от вертикали | не больше 20˚ |
| Цвет | предварительная гальваническая обработка (серебро) |
Применение якорных крючьев.
Рекомендации по установке якорных крючьев:
- Крюк транспортируется только за верхнее отверстие;
- Перед забиванием карабин оттяжки вставлять в нижнее отверстие так, чтобы карабин не был зажат и не сломался под нагрузкой;
- Если крюк прилегает нижним отверстием плотно к скале или карабин оттяжки встает на излом, вставлять в нижнее отверстие крюка петлю, продеть стропу оттяжки и снова вщелкнуть туда карабин, или поставить закладку тросиком вниз;
- При забивании клюв крюка вставляется в щель (желательно чтоб он свободно вставлялся на 1/3), молотком добивается до максимальной глубины. Звук при забивании должен меняться на более высокий.
- «Бутерброд» - два-три крюка одного размера, вставленные в карабин оттяжки нижним отверстием и забитые в трещину одновременно. Применяется для трещин, где крюк проскальзывает, а камалот еще не устанавливается. Если в горизонтальную трещину поставить крюк, то он будет держать 200-250 кг, при постановке «бутербродом» его жесткость увеличивается и нагрузку он держит большую. Извлекать «бутерброды» желательно специально подготовленным молотком, с клювом, которым легко подцепить за отверстие снизу крюка.
Неправильные установки якорных крючьев:
- Крюк забит в трещину, где одна из сторон может отпасть или разрушиться (пример: крюк забит между скалой и прислоненным к скале камнем);
- У забитого в трещину крюка, трещина снизу расширяется или забита рыхлой породой, он может проскользнуть при срыве и вылететь;
- Крюк забит в трещину на всю длину, но упор только на носике крюка-он держит меньше чем правильно забитый;
Полностью забитый крюк расположен без прилегания нижней части к скале, а в средней части упирается на выступ. Под нагрузкой может произойти, вырыв крюка; - Защелка карабина оттяжки упирается в скалу, карабин оттяжки может встать на излом, карабин оттяжки лежит на перегибе скалы-это может привести к разрушению карабина.
Алгоритм извлечения крючьев:
- Раскачать крюк, чтоб он шатался или «ходил» в щели. Это делается за нижнее отверстие или за низ крюка у нижнего отверстия;
- Вытаскивать крюк за верхнее отверстие или снизу у верхнего отверстия;
- Если крюк забит очень глубоко и верхнее отверстие недоступно, то оттягивать нижнюю часть крюка от скалы максимально, между скалой и крюком максимально близко к верхнему отверстию вставить стальной швеллер или фифы, для образования «качелей». Ударами по нижней части крюка или фифы снизу, в сторону скалы, добиваемся извлечения верхней части.
